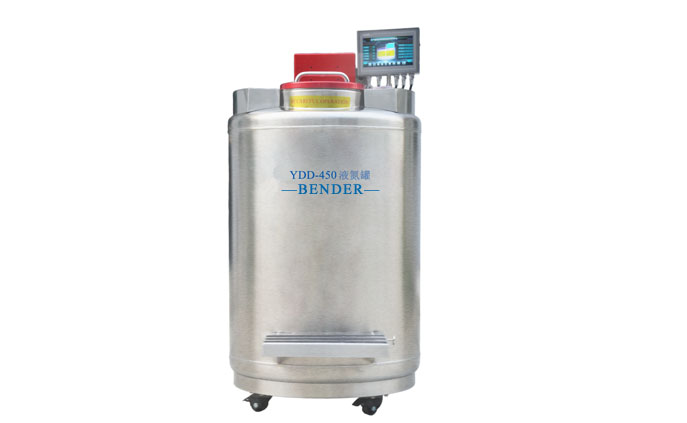

YDD-450,氣相液氮罐生物樣本庫液氮罐是生物樣本儲存的主要設備，依據 1898 年英國科學家杜瓦發明的真空夾套絕熱原理制造的，它科學地解決了液氮貯存時容器由于熱對流、傳導和輻射引起的液氮大量蒸發損失的難題。隨著科學技術的發展和人類社會的進步，高真空多層絕熱技術及其新材料、新工藝被采用，使液氮容器具備了優良的絕熱性能，可將其保存的液氮（－196℃）的自然蒸發損失降到最低，因此，液氮容器產品被廣泛運用在畜牧業、醫療及科研、機械加工等領域。超低溫生物樣本庫以液氮作為制冷劑，保存動物精液、器官、菌種和其它生物樣本。

產品概述：
YDD-450,氣相液氮罐生物樣本庫液氮罐主要應用于干細胞庫建設及人類精子庫建設。液氮罐采用先進抽空技術、絕熱技術和高真空持久保持等技術保證了無故障樣本安全儲存和良好均勻的溫度特性及最低的液氮消耗特點。氣相儲存時，整個儲存區域溫差不超過10℃，凍存架頂部最低溫度可達到-190℃。
生物樣本庫液氮罐系列為您提供最佳的儲存體驗：快速的樣品存取、可靠的樣品保護、方便的液氮自動填充和靈活多樣的儲存容量。


產品標準：
國標：GB/T 14174-2012　

應用范圍：
適用于干細胞、血漿、精液、胚胎、各類組織器官等大批量生物樣本的長期液氮浸泡式（汽化式）保存。


產品特性：

① 可兼容氣相和液相儲存模式；
② 多種容量可供選擇，最大程度滿足您的儲存需求；
③ 單位占地面積上存儲更多樣本，降低存儲成本；
④ 出色的溫度均勻性及穩定性；
⑤ 卓越的開蓋后溫度穩定性；
⑥ 先進的溫度、液位監控及報警系統，可聯網遠程監控；
⑦ 自動補給液氮系統，安全省力；
⑧ 微處理控制系統可永久保存運行數據；
⑨ 一鍵除霧功能，方便查找及取放樣品；
⑩ 多項人性化設計，操作舒適；
? 可鎖定罐蓋，充分保證樣品安全；
? 標配一體式折疊臺階和輔助工作臺；
? 產品符合CE質量認證；


產品優勢：

高密度儲存
與同類產品相比，占地面積小，儲存樣品多，既可節省空間，又可降低單位樣本儲存成本；

卓越的溫度均一性
真空隔熱不銹鋼箱體結構，真空覆蓋率高，確保極佳的絕熱及保溫性能；


穩定的開蓋溫度
創新的箱蓋和頸部偏移的小開口優良設計，可大大降低液氮揮發率。即使在長時間開蓋情況下，箱體內部依然可以保持溫度穩定，48小時內維持箱體內溫度不高于-150℃；

先進的溫度監控系統
基于微處理器和上下雙鉑電阻溫度探頭的監控系統可實時顯示箱體內的最高和最低溫度，精度為±1℃。用戶可自行設置報警點，具有報警靜音選項；

自動灌注液氮及液位監控系統
基于差壓式傳感器的液位監控系統實時顯示液面高度，確保液氮自動灌注過程安全可靠。10寸液晶觸摸屏可顯示：頂部溫度、底部溫度、液位高度及運行狀態等參數。

熱氣旁路
熱氣旁路可在液氮注入前，先排除管道中的室溫氮氣，確保只有超低溫液氮注入罐中，避免了加液過程中液氮罐發生溫度波動，影響樣本安全，同時也減少了額外的液氮消耗。

多項人性化設計
不銹鋼輔助工作臺，可用于凍存架的暫時放置，加快樣品取放速度；一體式折疊臺階使操作高度降低，取放方便省力。內部旋轉托盤備用開口方便尋找不慎掉落的樣品。


一個大型的細胞庫或者臍血庫(超低溫生物樣本庫)通常由下面要素組成：
       ● 液氮生物容器
       ● 液氮儲存容器和真空絕熱液氮輸送管道
       ● 排氣管道
       ● 氧氣監控系統
        超低溫生物樣本庫具有自動測量與控制的功能，通過低溫管道集中供液，降低操作的勞動強度，提高生物樣本的可靠性。利用遠程監控系統監控液氮容器的狀態，并通過監控室遠程發出各項操作指令，同時具有數據的儲存、打印、無線報警等功能。液氮凍庫內安裝低氧報警系統，自動排風抽氣，防止操作環境的氧氣濃度過高而造成人員窒息的危險。該系統廣泛的適用于大型畜牧凍精站、醫院血庫、干細胞儲存中心、科研院所生物樣品儲存中心等。
        生物樣本庫液氮罐是生物樣本儲存的主要設備，依據 1898 年英國科學家杜瓦發明的真空夾套絕熱原理制造的，它科學地解決了液氮貯存時容器由于熱對流、傳導和輻射引起的液氮大量蒸發損失的難題。隨著科學技術的發展和人類社會的進步，高真空多層絕熱技術及其新材料、新工藝被采用，使液氮容器具備了優良的絕熱性能，可將其保存的液氮（－196℃）的自然蒸發損失降到最低，因此，液氮容器產品被廣泛運用在畜牧業、醫療及科研、機械加工等領域。超低溫生物樣本庫以液氮作為制冷劑，保存動物精液、器官、菌種和其它生物樣本。

YDD-450,氣相液氮罐干細胞容器采用最新的高真空多層絕熱、電子控溫和液氮分散等先進技術，使智能降溫、恒溫過程均勻穩定。干細胞容器可提供浸泡式貯存、汽相式貯存兩種方式，適用于干細胞、血漿、精液、胚胎、各類組織器官等長期靜態保存。

干細胞容器產品優勢：
◆更經濟：超大的容量設計，極低的靜態蒸發損失率，為用戶節約貯存空間和液氮消耗量；
◆更智能：先進的智能控制系統讓用戶在使用過程中省心省力；
◆更安全：獨特制造工藝保證產品質量，確保樣本長期貯存安全。

干細胞容器技術優勢：
◆汽、液兩相貯存方式；
◆多規格樣本儲存方式；
◆智能型自動控制控制系統及數據存儲；
◆方便合理的操作特性；

大口徑不銹鋼液氮容器是在GB14174-2012《大口徑液氮容器》標準要求基礎上大力創新，針對生物醫療行業需求而研制的國內領先產品。它采用最新的高真空多層絕熱、電子控溫和液氮分散等先進技術，使智能降溫、恒溫過程均勻穩定。該產品可提供浸泡式貯存、汽相式貯存兩種方式，適用于干細胞、血漿、精液、胚胎、各類組織器官等長期靜態保存。

氣相液氮罐系統
儲存樣本時候冷卻的速度和方法對細胞活性和RNA完整性有重大影響，儲存樣本會影響樣本的質量，決定樣本以后的使用可能性，因此氣相液氮庫將是生物樣本庫存儲的未來主流方向，百泰克生物技術有限公司10年來一直專注于生物樣本庫的建設，從大量的生物樣本庫建設實踐中總結經驗，為您優選出百泰克氣相液氮系統，本系統由不銹鋼智能氣相液氮罐、液氮補給、數據管理系統等組成。

產品特點
1、專業為氣相凍存樣本設計，杜絕樣本之間可能存在的污染。
2、頸口溫度可達-190℃，獨特的真空技術和頸口設計，液氮蒸發損失率極低，運營成本低。
{3、方便存取，2級臺階及多種托盤分區旋轉設計，補液時過熱氣體自動排除。
4、強大的智能監控，實時監測液位、溫度、液氮剩余容量、與監控中心計算機聯網，實現數據集中管理，19種狀態主動報警，可發報警信息到手機，全方位保障液氮罐和樣本的安全。
5、一鍵除霧功能。
6、結構上有抗震設計，防止地震對罐體造成損壞。
使用范圍：適用于DNA、RAN、干細胞、血漿、精液、胚胎、各類組織器官等大批量生物樣本的長期保存。


產品認證：CE認證 、國家低溫容器質量監督檢驗中心檢測
產品標準：GB/T14174-2012
質保承諾：2年標準維保，5年真空質保

YDD-450,氣相液氮罐生物樣本庫液氮罐氣相液氮罐系統是在吸收國外優秀產品技術的精髓的基礎上大力創新，采用獨特的抽真空專利技術和多層絕熱技術，確保極低的液氮蒸發損失率(<0.8%天)：所有的焊縫經過金屬探傷和氦質譜儀檢測，產品100%經液氮嚴格檢測，內外桶材料均選用優質不銹鋼制作。整個生產過程嚴格按照ISO9001：2008和ISO13485：1996質量控制程序生產。

一、液氮罐的智能化控制

　　(1)智能化的控制
　　自動、手動啟動/停止補充液氮功能
　　補液電磁閥控制保護功能
　　ONE FILL ALL FILL功能
　　安全補液功能
　　(2)高精度的數據采集 高精度采集溫度、液位高度、電池電量液氮蒸發損失率等數據。
　　(3)完善的報警功能：19種故障報警，報警方式采用屏幕閃爍顯示+聲光報警短信報警同時激發。
　　(4)方便的操作顯示
　　10寸高分辨率液晶屏觸摸屏顯示操作。
　　具備留言薄功能，能提示接班者查看上一班人員留言提示等;
　　(5)通信功能
　　標準的MODBUS協議。
　　提供1路獨立RS-485接口和以太網接口。
　　配備監控中心計算機軟件，實現集中監控所有生物容器。
　　(6)特殊功能
　　一鍵除霧功能。自動補液時，若監測到管路溫度高于閥值自動打開放氣電磁閥釋放熱氣。

二、方提桶提吊裝置(可選配)

        由于提桶高度是13層，相對來說比較高也比較重，因此我們考慮設計了提升裝置來解決提吊困難的問題。提桶需要提升700mm以上才能將提桶取出來，罐體高度約1.4米，考慮到總高度問題，我們采用升降原理將提吊裝置的總高度做到最低。提升裝置底座可以手動任意位置選擇，提升機采用螺旋形式，采用電動點動的工作模式，當提升到需要的任意位置即可停止上升。提升機橫梁也采用螺旋形式，通過點動控制，伸到任意位置亦可停止。


三、液氮供應系統&mdash;&mdash;液氮補給罐

　　液氮補給罐是利用管內少量液氮氣化產生壓力，使容器能自動排放液氮，從而為其他容器進行液氮的補充。外殼采用304奧體低溫專用不銹鋼制作，兩路多級安全系統，確保產品使用安全可靠，閥門借口布局合理，操作安全方便。
　　補給罐與液氮儲存罐之間采用法蘭真空軟管柔性連接.

補 給 罐



　　四、數據管理系統

　　數據管理系統主要特點：
　　(1)核心關鍵數據保存不低于25年。
　　(2)可方便接入其它類型數據監控系統。
　　(3)多重數據安全保護系統。
　　1、硬件：監控中心硬件由監控工作站、系統服務器、存儲服務器、WEB服務器、路由器、打印機、在線式UPS、語音報警系統、短信報警系統、大屏幕液晶電視墻或電腦(可選)等組成。
　　2、軟件：系統軟件由三大模塊組成：
　　1、液氮罐監控：實時采集低位、高位溫度，檢測液位高度;根據液位值和溫度值自動開關進液電磁閥;發送報警信息。
　　2、樣本管理：樣品進出入庫管理，樣本查詢。
　　2.1對于單個樣本，通過掃描凍存管上的二維碼即可調出樣本的相關信息。取用時記錄取用人、取用時間、用量、用途等信息，生成并打印出取用登記表，供取用人簽字確認，也可一次批量取用。
　　2.2系統提供強大的樣本查詢功能。用戶可根據多種條件組合查詢樣本信息，查詢結果可以直接以預設格式打印出來，或是導出為Excel表格做進一步處理。
　　2.3提供空間整體及凍存盒使用情況的直觀預覽，用圖塊代表試管，圖塊顏色表示位置占用及試管使用情況，提供用戶權限管理功能保障樣本信息安全。
　　2.4可實現系統互聯，自動將樣本庫標本對應的病理檢查結果歸檔到樣本庫系統中來，供樣本庫用戶參考方便用戶對樣本信息的錄入、檢索、篩選和調用進行。
　　3、安全監控(低氧報警、配電監控)：低氧報警：實時檢測庫區氧氣濃度并報警。配電監控：實時監控整個生物樣本庫液氮存儲區域的供用電狀況，確保任何電力故障在第一時間告知并做相應處理，確保對液氮罐自動化補液和故障報警。
